Ca bin hàn hồ quang

☎️ Hotline : 0983217958

Mã sản phẩm: Ca bin hàn hồ quang
Tình trạng: Còn hàng

Giá:

Lượt xem: 404
Ca bin hàn hồ quang
Cabin hàn nhãn hiệu An Hòa
Xem video giới thiệu một số hình ảnh cabin hàn theo link sau:
https://www.youtube.com/watch?v=nQW07s9Epbc&t=6s
Thiết kế của người Việt – Chế tạo bởi người Việt – Chất lượng hàng đầu !

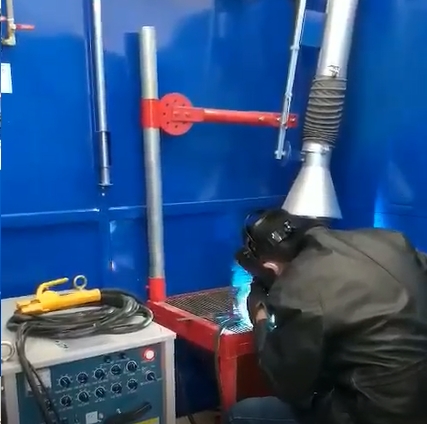

- Trang bị tay hút khói hàn linh động (3 khớp xoay) đảm bảo hút khói triệt để tại mọi vị trí hàn.
- Quạt hút khói và hệ thống hút - xả khói hàn chạy êm, đảm bảo độ ồn cho phép.
- Kính chắn có chức năng ngăn tia hồng ngoại: An toàn cho người xung quanh vị trí hàn
- Rèm che cửa ngăn tia hồ quang: An toàn cho người xung quanh vị trí hàn
- Bàn hàn thông minh: Có thể thay đổi khe hở thoát xỉ, có thể thay thế thanh tạo mặt bàn hàn
- Đồ gá hàn 6G đảm bảo gá lắp chi tiết hàn ở mọi vị trí – tư thế trên bàn hàn.
- Trang bị khóa - van tiết lưu cho từng tay hút (Tự chọn)
- Trang bị thiết bị dập lửa, lọc bụi cho từng tay hút hoặc cho cả hệ thống (Tự chọn)
- Dễ dàng tháo rời, lắp ráp các chi tiết khi cần thay thế chi tiết hoặc thay đổi vị trí lắp đặt.
https://www.youtube.com/watch?v=nQW07s9Epbc&t=6s

Phạm vi ứng dụng:
- Trường dậy nghề hàn.
- Nhà máy chế tạo ô tô, xe máy, xe đạp
- Nhà máy gia công chế tạo hàng loạt chi tiết cơ khí khác

Công dụng:
- Hút khói hàn, lọc bụi để bảo vệ sức khỏe người lao động và môi trường chung.
- Ngăn ảnh hưởng của tia hồng ngoại đến người lao động trong xưởng hàn.
- Đảm bảo an toàn (cháy nổ) cho người và thiết bị xung quanh khu vực hàn.
- Chuyên nghiệp hóa công việc hàn, nâng cao năng suất và chất lượng hàn.

Ưu điểm của cabin hàn nhãn hiệu An Hòa:
- Trang bị tay hút khói hàn linh động (3 khớp xoay) đảm bảo hút khói triệt để tại mọi vị trí hàn.
- Quạt hút khói và hệ thống hút - xả khói hàn chạy êm, đảm bảo độ ồn cho phép.
- Kính chắn có chức năng ngăn tia hồng ngoại: An toàn cho người xung quanh vị trí hàn
- Rèm che cửa ngăn tia hồ quang: An toàn (cháy nổ) cho người và thiết bị xung quanh vị trí hàn
- Bàn hàn thông minh: Có thể thay đổi khe hở thoát xỉ, có thể thay thế thanh tạo mặt bàn hàn
- Đồ gá hàn 6G đảm bảo gá lắp chi tiết hàn ở mọi vị trí – tư thế trên bàn hàn.
- Trang bị khóa - van tiết lưu cho từng tay hút (Tự chọn)
- Trang bị thiết bị dập lửa, lọc bụi cho từng tay hút hoặc cho cả hệ thống (Tự chọn)
- Dễ dàng tháo rời, lắp ráp các chi tiết khi cần thay thế chi tiết hoặc thay đổi vị trí lắp đặt.



Quy cách và thông số kỹ thuật chính:
I. Khung cabin: Sơn tĩnh điện màu xanh dương
* Mỗi khung cabin được ghép bằng 2 tấm vách bên + 1 tâm lưng + 1 cửa 2 phần (Rèm + Vách trước)
* Kích thước bao mỗi cabin: R2.000 x S2.000 x C 2.000 (mm)
1. Tấm vách bên: R2.000 x C.2000 (mm) đã bao gồm chân cao 200mm
- 2 chân và các thanh bao làm bằng thép hộp 40x40x1,1. Các thanh giằng làm bằng thép hộp 20x40x1,1
- Tấm bịt kín vách làm bằng tôn 0,8mm gấp gờ tăng cứng 4 cạnh
2. Tấm lưng: R1.920xC1.800 (mm):
- Khung làm bằng hộp 40x40x1,1. Các thanh giằng làm bằng thép hộp 20x40x1,1
- Tấm bịt kín vách làm bằng tôn 0,8mm gấp gờ tăng cứng 4 cạnh
3. Cửa 2 phần: Cánh cố định và rèm, mỗi phần có kích thước bằng ½ tấm lưng.
- Cánh cố định có khung làm bằng hộp 40x40x1,1 và các thanh giằng làm bằng hộp 20x40x1,1
- Cánh cố định chia làm 2 phần bằng nhau:
* Phần dưới bịt kín bằng tôn 0,8mm.
* Phần trên làm bằng tấm nhựa trong dán kính ngăn tia hồng ngoại.
- Rèm che cửa làm bằng nhựa trong suốt, chịu được giọt bắn tóe hồ quang được treo và trượt trên thanh tròn D27

II. Hệ thống hút khói hàn đến từng cabin:
1. Tay hút khói từ phễu hút lên đường ống hút chính:
Trang bị 3 khớp xoay để di chuyển dễ dàng pheux hút đến các vị trí trên bàn hàn.
Đảm bảo độ bền cao, không rách – hỏng khi xoay, nâng, hạ, …
- Làm bằng tôn xoắn và ống xoắn mềm D110mm – D125mm
2. Phễu hút:
Phễu hút dạng côn, có tay cầm, dễ dàng xoay các góc hàn để tăng hiệu quả hút
- Phễu hút làm bằng tôn 0,5 – 0,6 mm
3. Đường ống hút chính dạng ống xoắn: Làm bằng tôn  mạ kẽm dày 0,5 – 0,6mm
- Đường ống hút chính làm bằng tôn hoa, dạng xoắn- cuộn mép liên tục, dày 0,6mm.
- Tiết diện Ф150 - Ф350 mm (Trở lên), giảm dần về cuối tính từ quạt hút để làm đều lưu lượng hút.
- Tại mỗi vị trí của cabin, hệ thống đường hút chính sẽ được phân nhánh bằng các T, cút Ф100 – Ф120
- Đường ống chính nối với quạt hút bằng cút Ф300 (Trở lên) và đầu thu tương ứng với quạt hút
4ng xả:
- Ống xả 400x400 (mm) làm bằng tôn hoa 0,8 ÷ 1,0 mm tùy theo cống suất quạt hút, đảm bảo cứng vững

- Trang bị nón che mưa.
4. Quạt hút: Toàn bộ hệ thống được trang bị 01 – 02 quạt hút tổng. Chi tiết như sau:
Điện áp sử dụng: 3 pha – 380V – 50/60Hz
- Tốc độ vòng quay: 2.500 v/ph
- Công suất / Lưu lượng quạt hút: Tùy theo số cabin trong hệ thống:
* 4 ÷ 5 cabin liền kề: 3,5kw ÷ 4,0 Kw / 5.000 m3/h ÷ 5.500m3/h
* 6 cabin liền kề: 4,5kw ÷ 5,0 Kw / 6.000 m3/h ÷ 6.500m3/h
* 7 ÷ 10 cabin liền kề: 6,5kw ÷ 7,0 Kw / 12.000 m3/h ÷ 15.000m3/h
(Số lượng cabin tối đa để xếp liền kề là 05 cái)

III. Hệ Thống điện:
1. Đấu nối trực tiếp vào đầu nguồn điện sẵn có trong phòng đặt hệ thống cabin. Phù hợp với attomat tổng 300A
2. Attomat tổng tùy theo số lượng cabin trong hệ thống:
* Attomat tổng 200A: 4 ÷ 5 cabin liền kề:
* Attomat tổng 300A: 6 ÷ 10 cabin liền kề:
4. Tủ điện cho mỗi cabin hàn trang bị Attomat  tối thiểu 63A
5. Tủ điện cho mỗi quạt hút, Attomat tối thiểu 50A và khởi động từ, nút bấm
6. Cáp động lực (3x10 + 1x8) đến từng cabin (Nhánh 5 cabin)
7. Cáp cho quạt hút ly tâm (3x6 + 1x4)
8. Bảng điện có 2 ổ cắm và công tắc đèn
9. Đèn chiếu sáng cho từng Cabin:
Dùng bóng đèn Led, 600mm, 15 – 20W, gá trên vách ca bin.

IV: Bàn hàn:
Đặc điểm:
- Dễ dàng điều chỉnh độ rộng của khe thoát xỉ
- Dễ dàng sửa chữa, thay thế các thanh cài
Quy cách:
- Kích thước bàn hàn: C750xR550xD750
- Chân / khung làm bằng hộp thép 40x40
- Các thanh giằng làm bằng hộp thép 20x40
Trang bị:
Thanh thép tạo khe thoát xỉ: L545 x H20 x S (2 ÷ 3) mm
- Phễu thoát xỉ
- Khay chứa xỉ
- Gá treo kìm hàn
- �" xoay gá đồ gá hàn 6G
- Ghế hàn có khả năng tăng giảm chiều cao
 V. Đồ gá hàn 6G
- Kích thước đồ gá: Cao 1.000mm / vươn xa 500mm
- Xoay góc 360°
- Điều chỉnh độ cao, xa, gần
- Trụ chính đồ gá bằng thép ống có đường kính tối thiểu 60mm

- Tay kẹp có thể gá các phôi hàn ống, hàn tấm và các tư thế hàn
